Medição Polegadas com Paquímetro

                                                 Medição polegadas com Paquímetro

Paquímetro (grego: paqui (espessura) e metro (medida)), por vezes também chamado de craveira em Portugal, é um instrumento utilizado para medir a distância entre dois lados simetricamente opostos em umobjeto. Um paquímetro pode ser tão simples como um compasso. O paquímetro é ajustado entre dois pontos, retirado do local e a medição é lida em sua régua. O nónio ou vernier é a escala de medição contida no cursor móvel do paquímetro, que permite uma precisão decimal de leitura através do alinhamento desta escala com uma medida da régua.

Os paquímetros são feitos de plástico, com haste metálica, ou inteiramente de aço inoxidável. Suas graduações são calibradas a 20 °C.

Ele apresenta uma precisão menor do que o micrômetro, sendo sua precisão dada por p = 1-C/n, onde C é comprimento do nônio e n é o número de divisões do nônio.


Elementos do paquímetro

1: encostos, 2: orelhas, 3: haste de profundidade, 4: escala inferior (graduada em mm), 5: escala superior (graduada em polegadas), 6: nônio ou vernier inferior (mm), 7: nônio ou vernier superior (polegada), 8: trava.

Uso do Relógio Comparador

Relógio comparador

Relógio comparador^[1] é um aparelho de grande precisão, podendo ser analógico ou digital, para medições da ordem de 1 micron. É utilizado para medir as dimensões de uma peça por comparação, determinando assim a diferença existente entre ela e um padrão de dimensão predeterminado que, por exemplo, pode ser uma peça original com medidas conhecidas.

A figura mostra a utilização do Relógio comparador para medir a diferença entre duas peças com alturas distintas.

Partes de um Relógio comparador.

Medição com Micrometro

                                               IV) INTRODUÇÃO: O micrômetro é um instrumento de medição de medidas lineares utilizado quanto a medição requer uma precisão acima da possibilitada com um paquímetro e é fabricado com resolução entre 0,01 mm e 0,001mm.
Foi inventado por Jean Louis Palmer que, apresentou, pela primeira vez, o instrumento para requerer sua patente, o qual permitia a leitura de centésimos de milímetro, de maneira simples.
Com o decorrer do tempo, o micrômetro foi aperfeiçoado e possibilitou medições mais rigorosas e exatas do que o paquímetro.]
De modo geral, o instrumento é conhecido como micrômetro. Na França,

entretanto, em homenagem ao seu inventor, o micrômetro é denominado palmer.

O Princípio de medição do micrômetro baseia-se no sistema porca-parafuso, no qual, o parafuso avança ou retrocede na porca na medida em que o parafuso é girado em um sentido ou noutro em relação à porca.
Se fizermos n divisões iguais na "cabeça" do parafuso, ao provocarmos uma rotação menor que uma volta, portanto menor que o passo do parafuso, poderemos, baseados nas divisões feitas, saber Qual a fração de uma volta que foi dada e portanto, medir comprimentos menores que o passo.



Micrômetro e suas partes:

Símbolos de Acabamentos

                                     Símbolos de Acabamentos

Símbolos de acabamento

Você pode especificar a textura da superfície de uma face de peça usando umsímbolo de acabamento de superfície. É possível selecionar a face em um documento de peça, montagem ou desenho.

Símbolo Básico com a direção de disposição Nenhuma:	Símbolo Usinagem necessária com a direção de disposição Nenhuma:
Símbolo Usinagem necessária com a direção de disposição Cruzado:	Símbolo Usinagem necessária com a direção de disposição Nenhuma:

Perspectiva Isométrica/cavaleiras

Perspectiva isométrica

Esta perspectiva é a que se aproxima mais do real. Ela mostra detalhes de forma semelhantes nas três vistas. Ambos os eixos tem uma inclinação de 30° em relação à linha do horizonte e todas as dimensões representadas são as reais ou proporcionais ao objeto representado.

Exercício

Desenhar a perspectiva isométrica do desenho abaixo:

Solução

Perspectiva cavaleira

Esta projeção também ressalta a vista frontal do objeto. Apenas o eixo fugitivo tem inclinação de 45° com a redução pela metade das medidas horizontais da face formada pelo eixo fugitivo, mas pode-se também usar os ângulos de 30° e 60°. Neste caso a redução da lateral (no eixo fugitivo) é respectivamente para 2/3 e 1/3 das medidas reais do objeto.

Vistas Essenciais

                                                     Vistas Essenciais

A projeção ortogonal de um objeto em plano de projeção é chamada de vista ortográfica. Podemos representar múltiplas vistas de direções diferentes de forma sistemática da forma de objetos 3D. A projeção ortogonal é uma representação bidimensional de um objeto tridimensional, na engenharia no processo de fabricação é necessária uma descrição completa e clara da forma e do tamanho de um objeto projetado para ser concebido. Cada vista fornece determinadas informações, a vista frontal mostra a verdadeira grandeza e forma de superfícies que são paralelas à frente do objeto. A figura 09 mostra a ordem da projeção ortogonal no 1º Diedro (ABNT/DIN), observador, objeto e plano de projeção que será representado o objeto.

Figura 09

As seis vistas principais, mostrada na figura 10:
         - Vista frontal (VF);
         - Vista superior (VS);
         - Vista lateral esquerda (VLE);
         - Vista lateral direita (VLD);
         - Vista posterior (VP);
         - Vista inferior (VI).

Figura 10

As três dimensões principais de um objeto, mostrada na figura 11:
         - Largura (L);
         - Altura (H);
         - Profundidade (P).

Supressão de Vistas



                                       Supressão de Vistas

  As peças cilíndricas, ou que contêm partes cilíndricas, também podem ser representadas com supressão de uma ou duas vistas, desde que se utilizem alguns símbolos adequados.
        Analise a projeção de uma peça cilíndrica, em 3 vistas.

        Observe que a vista frontal e a vista superior são iguais. Sendo assim, uma delas pode ser suprimida. Como a vista frontal deve permanecer no desenho técnico porque é a vista principal, a vista superior será suprimida.

        Examinando as vistas: frontal e lateral, devidamente cotadas, podemos imaginar a forma e o tamanho da peça representada. Observando apenas a vista frontal é impossível saber se a peça tem a forma prismática, cilíndrica ou outra qualquer.
        Mas, quando observamos a vista lateral esquerda, que tem a forma circular, concluímos que a peça só pode ser cilíndrica. A representação em vista única, de peças cilíndricas, é possível desde que se utilize a simbologia adequada, que você conhecerá a seguir.

Símbolo indicativo de diâmetro
        Na representação da peça cilíndrica em vista única é necessário transmitir a idéia da forma da peça. Para mostrar a forma circular do perfil de peças cilíndricas, utiliza-se o símbolo indicativo do diâmetro, que é representado como segue: Ø. Este símbolo é colocado ao lado esquerdo da cota que indica o diâmetro da peça. Veja.

        A vista representada é a vista frontal. Nesse desenho, o sinal indicativo de diâmetro aparece junto à cota 30. Com essa indicação, a interpretação da peça pode ser feita normalmente.
        Peças cilíndricas com elementos também podem ser representadas com vista única. Analise um exemplo, a seguir. Mas, antes, observe bem a peça correspondente: uma peça cilíndrica com espiga redonda e furo passante, representada em perspectiva e em duas vistas.

Supressão de vistas em peças cônicas

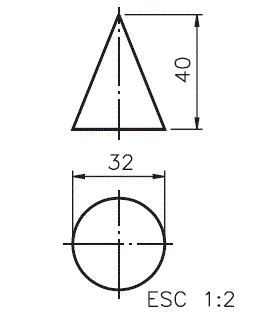

        Observe a perspectiva de uma peça cônica e, ao lado, seu desenho técnico.

        Como você deve ter observado, a vista frontal e a vista lateral esquerda são iguais. Uma delas, no caso a vista lateral esquerda, pode ser suprimida.

        Mas, as peças cônicas também podem ser representadas com vista única. Para isso, devemos usar o símbolo indicativo de diâmetro.

        O símbolo indicativo de diâmetro, ao lado da cota 32 indica que a base da peça tem a forma circular. A cota 40 refere-se à altura da peça. Dessa forma, a vista frontal reúne todas as informações necessárias para compreensão da forma e tamanho da peça.
